Galeria de Arte e Atelier

Projeto de galeria de arte com atelier de pintura (artes plásticas) e espaço cultural vista em maquete eletrônica.

A galeria é apresentada com inúmeras perspectivas e plantas humanizadas, dando um visão e compreensão estética e funcional do projeto.

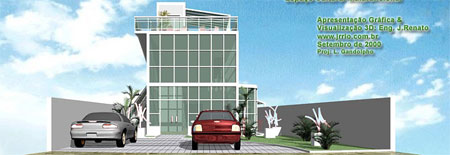

Maquete da galeria

Esta maquete eletrônica refere-se à apresentação gráfica do ante-projeto desta edificação multifuncional, para funcionar como atelier, galeria de arte com espaço cultural e também residência.

A apresentação em computação gráfica, utilizanda os programas Autocad e 3dStudio R4 foi feita por mim, bem como alguma sugestões de detalhes, para um arquiteto para o qual que já havia feito algumas apresentações anteriores.

Foi um trabalho interessante, pois se trata de um projeto diferente e criativo.

A ideia era fazer uma edificação com estrutura metálica (vigas e pilares) e preenchida com vidros e alvenaria nas faces.

Na apresentação original deste projeto feito em Setembro de 2000, foi usada a forma impressa convencional.

Aqui mostro as perspectivas juntamente com as plantas originais, porém coloquei as plantas em projeção, formando planos que acompanham as vistas da maquete eletrônica (digital) para dar uma melhor compreensão espacial do projeto.

Comentário sobre estilo Arqutetônico

Eu chamaria a forma de concepção deste projeto como Neo-Vanguardista, ou seja, inspirada nos conceitos dos primórdios da arquitetura modernista funcionalista e com alguns elementos de construtivismo.

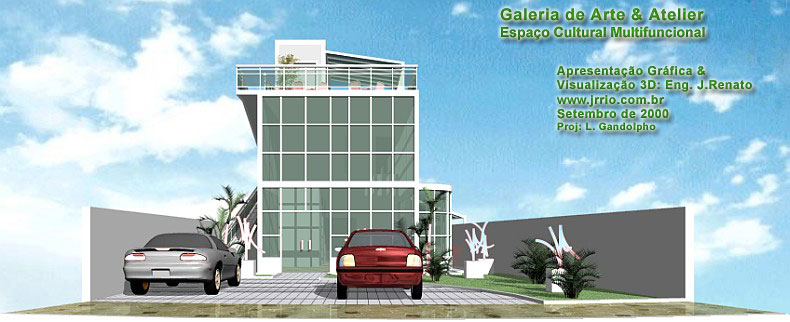

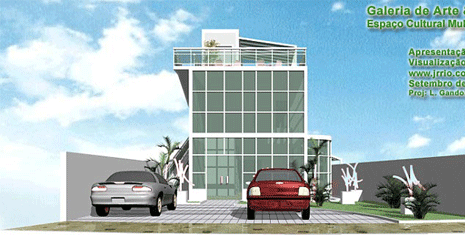

Abaixo a galeria vista de diversos angulos

Comentário Técnico sobre CAD e Modelagem 3D

Esta maquete eletrônica foi originalmente modelada em Autocad e renderizada com o antigo 3dStudio r.4 para DOS em Setembro de 2000, versão anterior do 3dsMax. Recentemente tenho refeito algumas renderizações com recursos mais recentes.

O projeto, o exterior e relações interiores vistas através das plantas em projeção

Acima vistas da galeria. Click sobre as plantas mostradas acima para ve-las ampliadas na segunda página desta apresentação.

Perspectivas da Galeria de Arte e Atelier

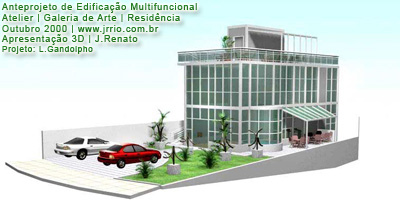

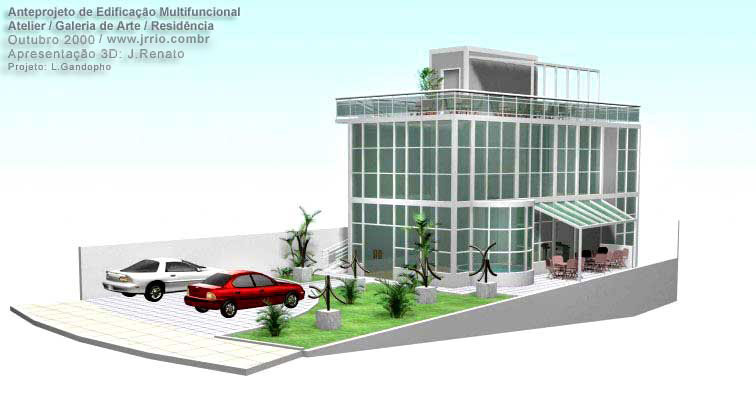

Acima a perspectiva da galeria vista de lado. Nesta imagem, o muro lateral foi retirado apenas para melhor compreensão da idéia do projeto. Desta forma é possivel ver plenamente o espaço para mesinhas laterais que ficam de frenta para a porta lateral, ao lado do bar. Neste desenho também e possivel perceber o declive do terreno em direção ao fundo do lote. Entretando a construção é plana, sendo que nos fundos existe um porão com acesso de descida, ao lado da rampa lateral.

A ideia da construção com estrutura metálica pintada de branco e fechada predominantemente com vidro de tom verde, está bem representada. O volume fechado com vidro que contorna o espelho d´agua também aparece bem, assim como a cobertura em policarbonato com estrutura metálica que cobre o espaço para degustação no térreo como também parte do terraço.

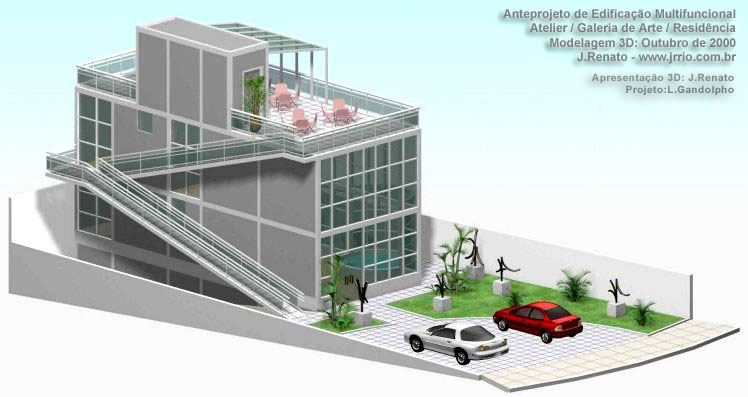

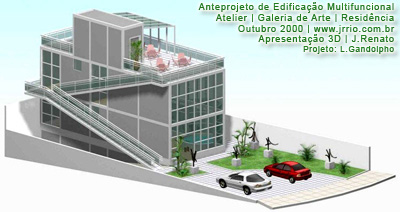

Nesta imagem, a futura edificação é mostrada do outro lado, também sem um muro lateral. Neste angulo, é vista a rampa lateral, que dá acesso ao segundo piso (com mezanino) e também ao terraço. A rampa lateral é fechada por corrimão branco com vários detalhes em frisos lineares de metal também branco, acompanhando o corrimão. Ao chegar ao terraço, o corrimão e gradis se prolongam fazendo o fechamento e guarnecendo o terraço. O mesmo vidro verde tipo ray-ban usado como pele ou cortina de vidro da galeria é também usados para as guarnições da rampa lateral e do terraço. Neste angulo, pode-se ver também paineis de alvenaria emboçada que fecham a estrutura metálica branca em determinados vãos da estrutura. O volume sobre o terraço é a caixa de elevadores e caixa d´agua.

Perspectiva Aérea do Terraço

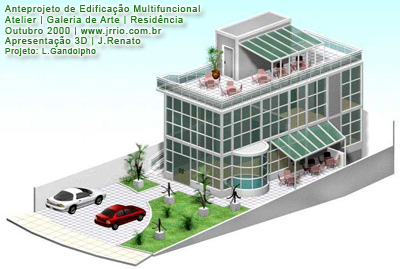

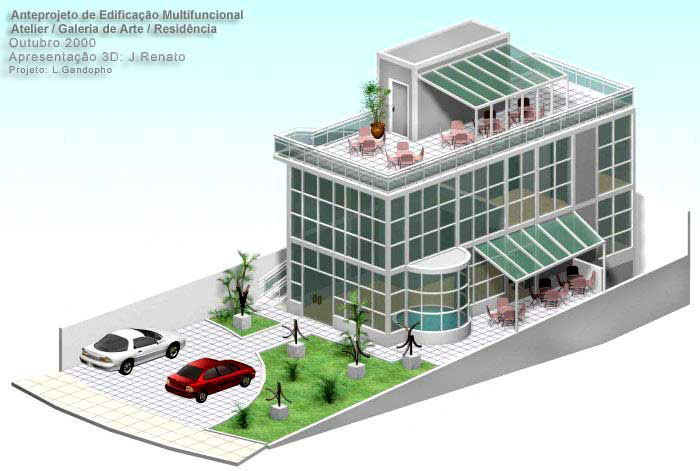

Abaixo uma vista aérea da futura edificação, vista do lado direito, obtendo-se uma interessante vista dos volumes da construção. Esta perspectiva também foi gerada sem o muro do lado direito. Aqui vê se os jardins e estacionamento que ficam à frente, assim como os blocos para esculturas posicionados nos jardin. Vê-se o volume que cobre o espelho d´agua e também as cobertura de policarbonato com estrutura de metal branca, usadas tanto para cobrir o espaço de degustação no piso térreo como também parte do terraço. O terraço destina-se à ser um espaço extra, podendo ser usado como área de socialização em reuniões ou para workshops a céu aberto. Na mesma imagem, mais abaixo também são mostradas as plantas do piso térreo e também do segundo piso em vista inclinada.

Galeria de arte e atelier em vista aérea | Maquete eletrônica

Perspectivas Ampliadas | Detalhes

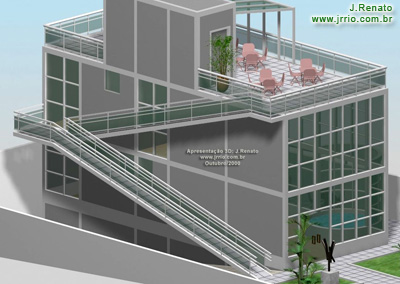

Vista ampliada da rampa, terraço, fachada esquerda e frontal da galeria de arte. Nesta perspectiva pode-se ver melhor os detalhes e formas da guarnição da rampa e do terraço, realçando a os metais brancos e o vidro verde.

É vista também a estrutura metálica branca que suporta as paredes e cortina de vidro verde ray-bay. O espelho d´agua também pode ser visto através dos vidros da fachada. Um pequeno bloco para exibição de esculturas em área externa, no jardim também pode ser visto.

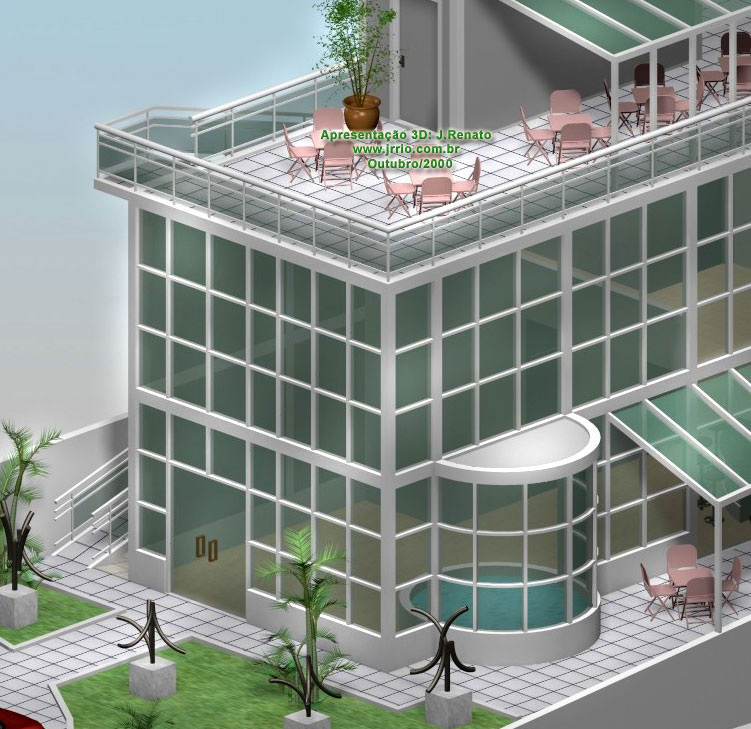

Galeria de Arte em vista ampliada do terraço, parte do jardim com blocos para esculturas, fachada frontal e lateral esquerda. Aqui a idéia da edificação em estrutura metálica branca, vidros verdes e fechamento em algumas partes com alvenária branca está bastante compreensivel.

Observando a imagem, é possivel ver os detalhes dos corrimãos e gradis que cercam o terraço, assim como ver a parte interna da galeria com espaço para exposições e vernissages. A cobertura da pequena piscina-espelho d´agua e cobertura metálica com poliuretano que cobre o espaço para degustação també estão em destaque.

Os blocos para exibição de esculturas nos jardins também estão em primeiro plano. No terraço que é um espçao extra e flexível, estão vistas algumas mesas que podem ser usadas em workshops a céu aberto ou também para degustação e bate papo em reuniões.

Veja a continuação desta apresentação com plantas internas e de implantação no terreno.
