Galeria de Arte e Atelier - Plantas e Interiores
As plantas humanizadas se referem à apresentação gráfica de projeto para construção de uma galeria de arte multifuncional, usada como espaço cultural e para workshops, atelier e com aposentos para residência. Veja também a maquete eletrônica da galeria de arte.
Plantas da galeria e atelier

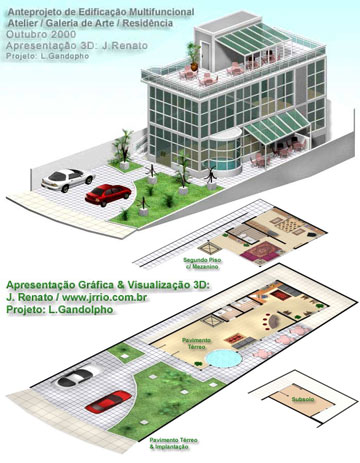

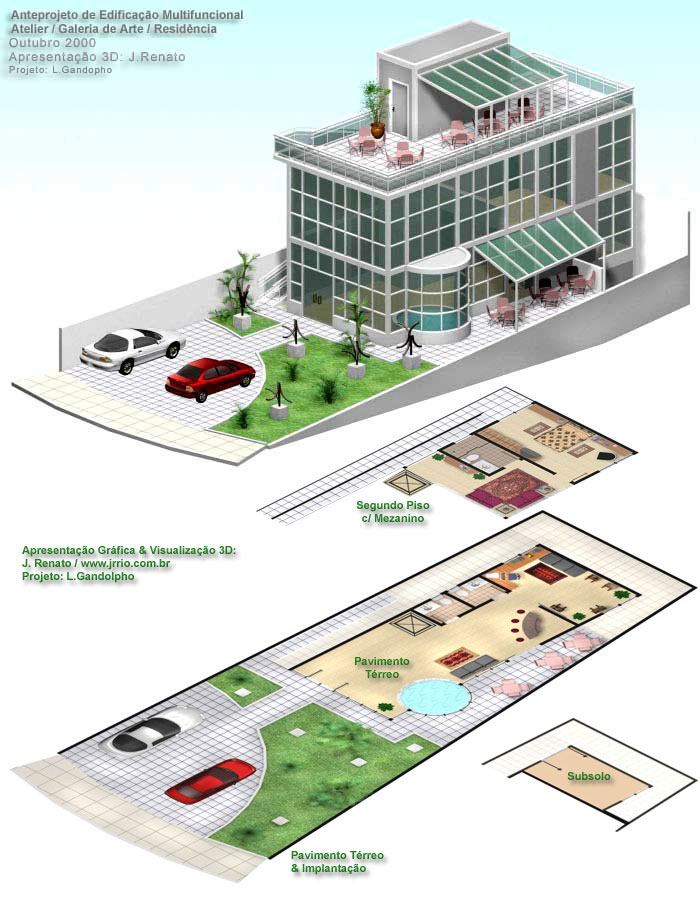

Abaixo, vista da edificação e a projeção das plantas baixas do terreo e segundo piso com o mezanino.
Observe no terreo, antes da edificação propriamente dita, vem o jardim e estacionamento.
A edificação conta com hall de exposição (galeria) com um espelho d´agua, elevador que leva ao segundo piso, 2 lavabos, um bar e atrás do bar o atelier e escritório.
Ao lado do bar, de fora da edificação existe um espaço ajascente com mesas para degustação.
No jardim existem blocos para exibição de esculturas sobre os mesmos. A rampa lateral externa leva ao segundo piso e depois ao terraço.
No segundo piso existe o mezanino se abre para um espaço com pé direito duplo, espaço este que é o local para vernissages, mostras e exposições, ou seja, a o hall da galeria de arte. No segundo piso existe também um banheiro completo, e aposentos ou dormitório para o artísta ou proprietário da galeria.
O acesso ao ao segundo piso e terraço é feito por elevador ou pela rampa lateral externa. A planta do terraço com sua ampla área está mostrada na outra página desta apresentação com mais explicações.
Para quem se interessa por detalhes técnicos, esta apresentação acima como as demais imagens foram obtidas utilizando o software Autocad para modelagem 3d e o antigo 3dStudio R4, uma das primeiras versões do programa 3dsMax.
Plantas humanizadas mostram interiores e programa de necessidades
As plantas ilustrativas dispostas acima, permitem entender a função de cada nível da edificação projetada, e visualizadas uma a uma nos mostra todo o programa de necessidades.
Em primeiro, vem a planta de implantação no terreno, onde podemos ver o estacionamento, jardim com espaço para esculturas, e o piso térreo da edificação planejada.
A planta do pavimento térreo contida na planta de implantação, é vista ampliada com seu hall de exposição e workshop, espaço de bar, e atelier com escritório.
A planta do segundo piso mostra dependências privadas e particulares, setor este que pode ser entendido também com um grande mezanino.
E por último, a planta do terraço que pode ser usado também como expaço extra em eventos e reuniões culturais.
Plantas do térreo, segundo piso com mezanino e terraço
Clique sobre as imagens acima para ver descrição e detalhes.
A imagem do lado esquerdo representa a planta do pavimento térreo, onde são vistos o hall de exposições, espelho d´agua interno, bar, espaço de degustação externo, lavabos, atelier do artista e escritório.
A segunda imagem da esquerda para a direita representa a planta do 2º piso e mezanino onde é visto os aposentos do artista, banheiro e mezanino mobiliado como sala de estar. A rampa de acesso e elevador também são vistos.
A terceira imagem, é a planta do terraço em estudo preliminar. O terraço é um espaço extra em piso cerâmico, predominantemente a céu aberto, que pode ser usado para reuniões e workshops.
Veja também a primeira página desta apresentação com as perspectivas da galeria de arte.
