Sala de Atendimento de Consultório com Móveis Projetados

Apresentação de projeto de um pequeno escritório-consultório, onde aqui se vê a sala de atendimento com seus móveis, vista com maquete eletrônica. O lay-out e os móveis para escritório foram projetados em função da praticidade e melhor aproveitamento de espaços reduzidos, produzindo três ambientes funcionais e separados.

A ideia desta maquete eletrônica de pequeno escritório e opcionalmente salete de consulta e atendimento, foi fazer um estudo de aproveitamento máximo de pequenos espaços, levando em conta praticidade e funcionalidade.

Certamente não é pssível fazer milagres, ou criar sensação de falsa amplitude, mas é possivel utilizar um pequeno espaço de forma prática e funcional e com bom nível de conforto.

Não é possivel criar espaço, mas é possivel utilizar bem e eficientemente os espaços. Não é apenas a disponibilidade de muito espaço que pode tornar um ambiente funcional. A disposição, arranjo e tipo de mobiliário inapropriado pode tornar um ambiente grande totalmente desconfortável. Em contrapartida o uso planejado e pensando pode tornar confortável e funcional um ambiente reduzido.

Interiores com a aproveitamento racional de espaços reduzidos

Sala de Atendimento do Consultório

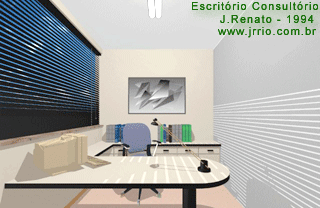

As perspectivas internas mostradas á seguir, num total de 3, mostram um pequeno escritório ou consultório com seu respectivo mobiliário, composto de mesa de atendimento e trabalho, com estante, arquivos, e poltona. O ambiente é visto de 3 angulos, dando uma boa compreensão de aproveitamento de um espaço pequeno de forma prática e funcional com escolha dos móveis necessários e e projetados adequadamente.

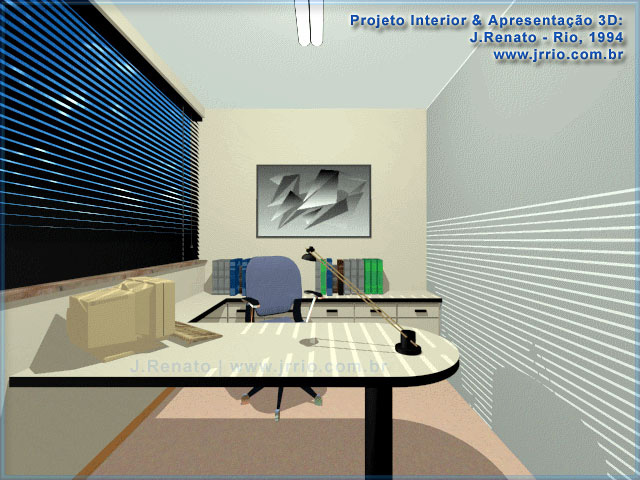

Pequeno escritório | Descrição do mobiliário e ambiente vista de frente

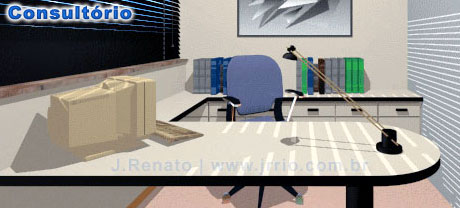

A sala com mesa de trabalho e atendimento à clientes foi pensada em L, bem fixada na parede de um lado e na outra extremidade apoiada em uma coluna única. Este tipo de mesa fornece mais espaço para cadeira e para os usuários, facilitando também a limpeza do ambiente. A mesa foi pensada com tampa em formica com lateriais e coluna de apoio em cor preta.

Ao lado da cadeira giratória, fica um aparador que é parte da mesa que se liga aos móvel que fica atrás, também na mesma altura da mesa, para colocação de livros e objetos pessoais. Abaixo do topo deste movel armário, ficam algumas gavetas e mais abaixo compartimentos com portas de abrir.

Para a janela lateral foi pensada uma persiana, e como luminária de teto uma calha de luz fria com duas lâmpadas. Um quadro sobre o móvel de fundos completa a ambientação.

Observe que, a mesa com o aparador lateral e armário de fundos com aparador formam um móvel único. Na verdade este típo de projeto de móvel é concebido para que o marceneiro o faça em partes, sendo então montado no local.

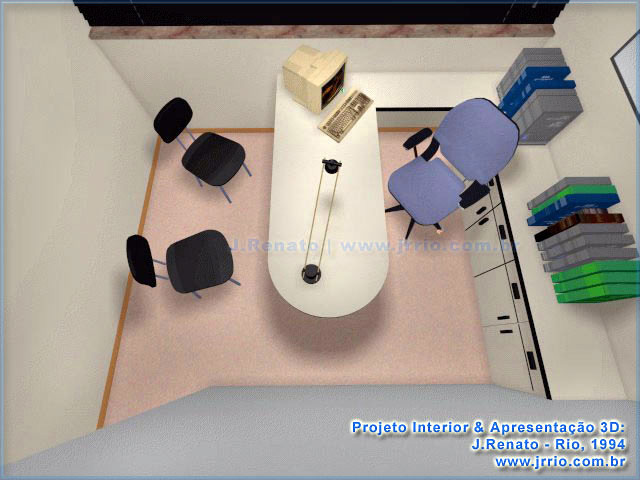

Perspectiva do interior do escritório visto de cima

Na imagem acima, o pequeno escritório ou consultório descrito na imagem mais acima, aqui é visto de cima, como se uma foto tivesse sido tirada do teto. Aqui vemos a mesa em "L" com o console e armário de fundos, a cadeira de trabalho e também duas cadeiras de atendimento para clientes. Do lado de cima da imagem, vê-se a persiana e em cada lateral as paredes em cor palha. Na parte de baixo da imagem uma parede ou divisória na cor gelo ou cinza claro. O piso foi representado em carpete ou laminado sintético colado.

Sobre a mesa é vista uma luminária de lâmpada dicróica e um micro computador com teclado e monitor. Como esta maquete eletrônica é um tanto antiga, feita em 1994, na época não era muito comum o uso de lap-tops ou note-books, sendo por isto o micro computador representado pelo modelo desk-top.

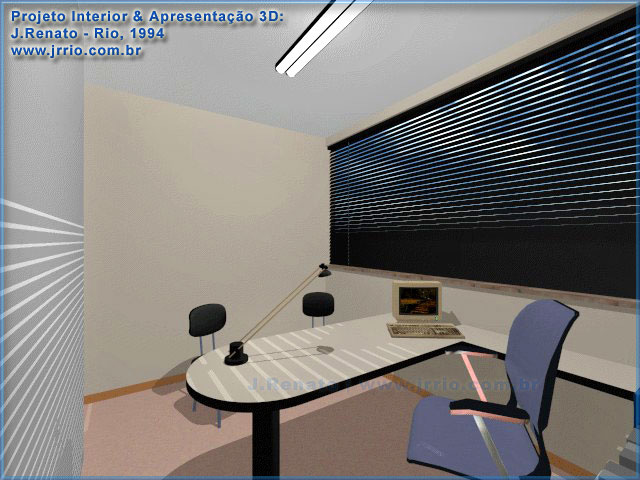

Escritorio ou Consultório visto da posição de quem atende

Nesta terceira imagem, o pequeno escritório é visto como se quem atende estivesse em pé, ao lado da poltrona, vendo a mesa em "L" e as duas cadeiras para clientes.

Sobre esta apresentação e Estudo de Uso de Pequenos Espaços

Estas perspectivas 3D, para um pequeno consultório de médico ou dentista, apresentadas nesta página, foram feitas por mim em 1994.

Embora a apresentação abranja além do escritório do consultório uma sala de espera e outra sala de exame, nesta página é mostrada apenas o pequeno escritório/consultório.

Todos os móveis deste escritório foram desenhados por mim assim como a ambientação tencionando o melhor aproveitamento do espaço reduzido e enfatizando a funcionalidade e praticidade.

Nas sequências animadas de perspectivas acima aparecem apenas as imagens do escritório. Veja também em outra página o consultório e seu design de interior com móveis em planta 3d.

Acerca de CAD e Render utilizados nesta apresentação

Esta maquete eletrônica foi toda modelada utilizando o programa ou software Autocad, ou seja, na fase de modelagem 3d, e renderizada utilizando uma das primeiras versões do 3dsMax, que na época se chamava 3d Studio R.4.
