Sobrado 2 Suítes | Projeto em Terreno Estreito

Idéias para projeto de um sobrado com duas suítes ou quartos com banheiros privativos encostado nas divisas de um terreno relativamente estreito.

O sobrado ou casa de dois pavimentos interligados por escada, é de construção simples e econômica com aparência modernista "purista".

A idéia deste sobrado é poder abrigar uma família pequena, com 1 dois filhos que dividam um quarto com banheiro separado.

Quanto ao estilo, para quem não sabe o termo purista significa "sem detalhes de fachada" ou sem ornamentos, estilo este que floresceu no início do século 20. Nesta página voce pode ver várias maquetes eletrônicas que representam o projeto para ter uma melhor compreensão.

Recursos técnicos de computação gráfica utilizados na apresentação do projeto.

Para quem já leu outros artigos sobre projetos escritos por mim neste website, sabe que faço as apresentações e também a concepção dos mesmos utilizando computação gráfica.

Falando em em termos práticos, este é uma das primeiras ideias para projeto que fiz com o software Revit, um programa BIM para projetos de engenharia e arquitetura.

Se trata de um instrumento para projetar, possuindo banco de dados acoplando para extração de lista de materiais e que também possibilita a visualização em 3D do edifício que está sendo projetadado com revestimentos e materias utilizados.

Sou usuário de de longa data do Autocad e 3dsMax, mas o meu uso do Revit é recente, e portanto, não esperem ver uma apresentação muito primorosa, pois estas ideias para projeto são também um estudo meu acerca do uso do programa.

Perspectivas e descrição do projeto

Abaixo do lado esquerdo podemos ver a perspectiva frontal do projeto vista do chão, ou seja, a partir da entrada da garagem, ou melhor dizendo um estacionamento descoberto. Através da perspectiva podemos ver que a casa conta com jardins laterais de ambos os lados, representados por gramados com plantas e uma árvora ao fundo. Na fachada vemos grandes janelas verticalizadas (tipo seteiras) que iluminam e ventilam a sala, e vemos mais duas seteiras em um plano mais alto que iluminam a escada.

Com relação à imagem da direita, vemos a perspectiva da casa em vista aérea onde podemos ver que existe uma pequena varanda frontal no segundo pavimento, de frente para a rua. Esta varanda pertence à suíte, que possui uma larga porta para iluminação natural e ventilação natural, comunicando-se com a própria vararanda.

Observe que, existe uma marquise sobre a porta da sala que fica na parede em angulo reto com a fachada principal. Na verdade sobe a marquise, existe a porta da sala com duas folhas de abrir e também um janela verticalizada e estreita do tipo seteira ao seu lado.

Telhado

Nesta perspectiva podemos notar que o telhado é feito de duas águas ou planos com calha central.

Podemos observar que, mais ao fundo, existe um pequeno telhado sobre o piso térreo cuja função é cobrir a área de serviço.

Voce poderá ver melhor o quintal da casa, área de serviço e fachada de fundos em outra perspectiva na outra página de apresentação deste projeto.

Interiores da casa e distribuição dos espaços

Através das plantas ilustrativas, que na verdade são imagens da construção 3d do projeto vistos sem o pavimento superior e sem o telhado podemos ter um melhor entendimento de seus interiores.

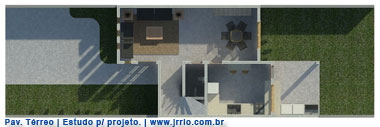

Descrição do primeiro piso ou piso térreo: Na imagem mostrada do lado esquerdo, vemos o jardim e também área pavimentada para estacionamento ou garagem descoberta, que certamente pode ser posteriormente coberta com algum tipo de cobertura retrátil tipo zetaflex. A sala de estar e jantar também são vista na planta do lado de cima, formando um ambiente longo e contíno. Em frente ao ambiente de estar da sala, vemos uma escada que leva ao segundo andar da casa. Podemos notar que existe um lavado ou (vulgarmente chamado de banheiro social) em baixo de um dos lados da escada, composto por uma pia e um vaso sanitário. A cozinha situa-se em ambiente paralelo à sala de jantar, tendo uma porta para área de serviço e quintal.

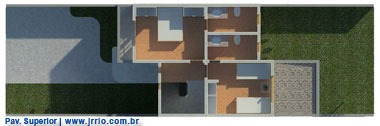

Descrição do segundo andar: Na imagem vista do lado direito, vemos primeiramente, da esquerda para a direita a garagem descoberta ou estacionamento e também os jardins frontais. Depois vemos a suíte master com a varanda e banheiro privativo. A porta da suite principal se abre para um pequeno espaço de circulção que é também o patamar superior da escada. Neste patamar, encontra-se também a porta para o segundo quarto também com banheiro privativo, que na verdade é uma segunda suíte. Do lado direito vemos o telhado da área de serviço e o quintal.

Veja estas as plantas do sobrado em tamanho maior na outra página desta apresentação.
