Sobrado | Interiores e Cortes 3d

Cortes arquitetônicos 3d mostram os interiores de um sobrado ou casa de 2 andares com duas suítes. Estes cortes se referem ao projeto apresentado em outras páginas desta sequência, onde vemos as perspectivas externas do sobrado e também na página onde vemos as plantas baixas e plantas 3d do mesmo sobrado.

Uso do programa ou software Revit

Para voce que não é da área de engenharia ou arquitetura, e apenas procura uma leitura ou pesquisa agradável sobre projetos pode ignorar este item e pular para o próximo tópico. Estes detalhes técnicos de computação gráfica sobre os quais falo neste item não vão lhe interessar. Mas para estudantes da área de projetos e de computação gráfica podem interessar.

A idéia para o projeto de arquitetura de arquitetura do sobrado foi feita utilizando o programa Revit, um software de plataforma BIM. Este programa permite projetar ao mesmo tempo em que se constroi um modelo virtual 3d da edificação sendo projetada, inclusive com toda a documentação do projeto anexada para a futura construção. Este modelo 3d funciona também como a chamada maquete eletrônica que era feita a partir das modelagens 3d com programas CAD tradicionais, sendo que no sistema BIM, a obtenção do modelo 3d é parte inerente ao processo de projetar.

Cortes longitudinais do sobrado vistos em 3d

Abaixo os cortes arquitetônicos perspectivados que nos permitem ver entender melhor os espaços intereiores da casa sobrado.

Na primeira imagem da esquerda para a direita, vemos a perspectiva do sobrado visto de cima.

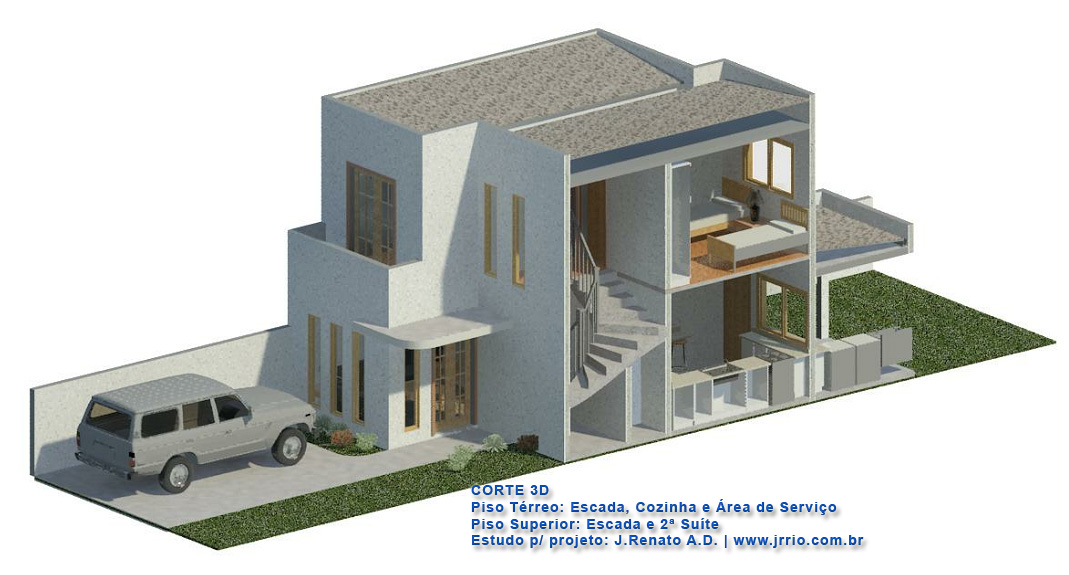

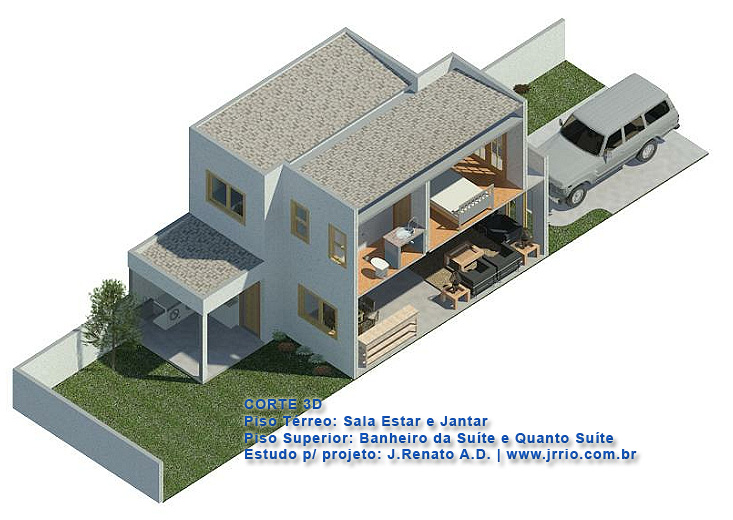

Na imagem do centro vemos a escada, cozinha e área de serviço no pavimento térreo. E vemos também o segundo quarto ou segunda suíte. A terceira imagem, que exposta do lado direito, é um corte também 3d passando pela sala e suíte frotal do sobrado. Podemos notar que a sala tem 2 ambientes, estar e jantar. Nesta mesma imagem vemos também a varanda da suíte e o interior do banheiro da segunda suíte. Quando esta imagem foi renderizada ou obtida, o banheiro não estava ainda represantado com as louças e metais sanitários. Eis porque se apresenta vazio.

Cortes do sobrado passando pela sala e cozinha

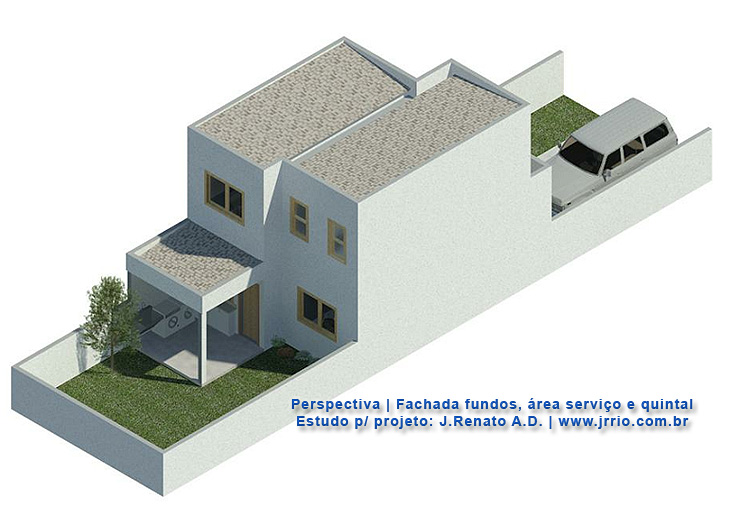

Na sequência de imagens renderizadas mostradas abaixo vemos do lado esquerdo a perspectiva do sobrado onde podemos vem em primeiro plano a fachada de fundos ou voltada para o quintal, tendo uma área de serviço coberta mas aberta.

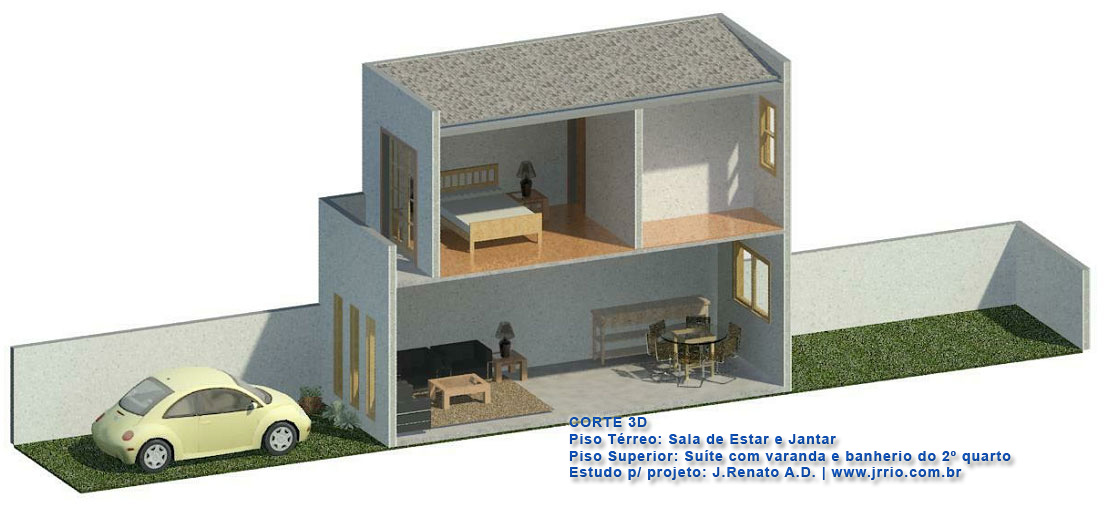

A imagem do centro mostra a casa em corte ou sem a parede do lado da sala. Se ampliarmos esta imagem podemos ver com mais faciliade os ambientes. No piso térreo vemos a sala em dois ambientes, com moveis de sala de estar e móveis para sala de jantar. No piso superior vemos a segunda suíte e também o corredor que é também patamar de chegada da escada.

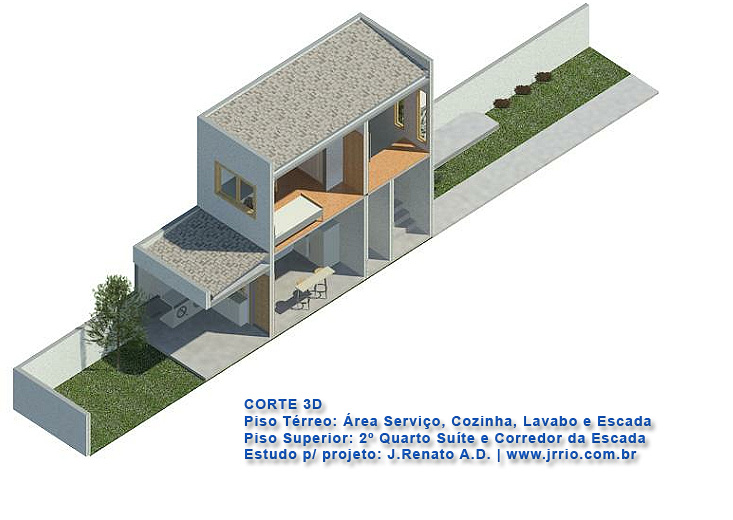

Na terceira imagem, situada do lado direito da página, vemos o sobrado seccionado ou cortado na divisa da cozinha com a sala. Deste modo vemos a cozinha sem sua parede que faz divisa com a sala. Uma das paredes do lavabo é de divisa com a copa-cozinha. Depois vemos as duas paredes laterais do lavabo ou banheiro social que fica sob a escada. E vemos também parte da escada, que sobe para o segundo andar.

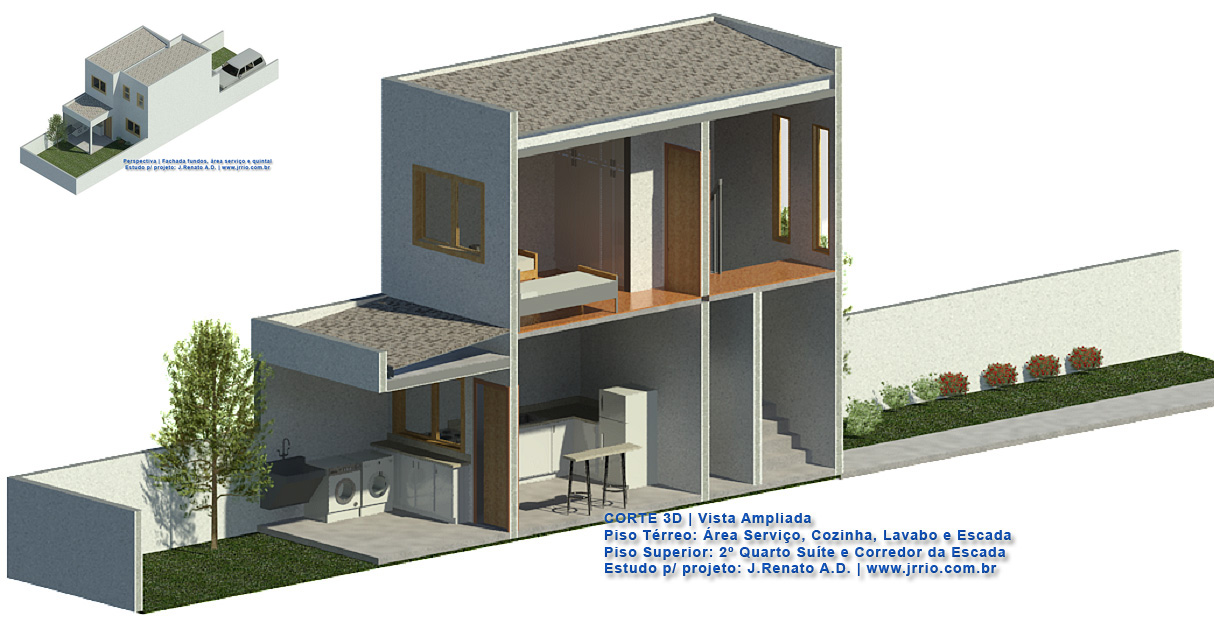

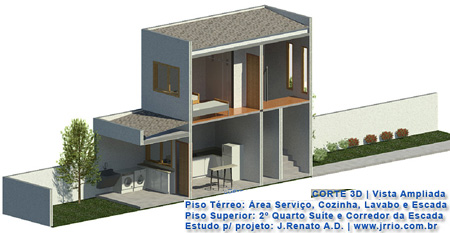

O corte perspectivado mostrado acima é uma variação em ângulo ligeiramente diferente da perspectiva em corte mostrada mais acima do lado direito. Nesta imagem podemos ver bem a área de serviço, onde é visto o tanque, maquina de lavar e secar e bancada de apoio. Vemos também o telhado da área de serviço em corte.

Do outro lado da parede da área de serviço, situa-se a cozinha. Existe uma janela e porta entre a área de serviço e cozinha. Os demais cômodos já foram descritos mais acima. Está imagem pode ser ampliada se clicar sobre ela.

Veja também os cortes da escada e telhado, plantas do sobrado e perpsectivas do projeto.
