Centro Cirúrgico
Animação 3d de centro cirúrgico feito a partir da maquete eletrônica produzida em 1997. Foi gerada uma animação técnica 3D de uma sala de cirurgia com representação de seus equipamentos e demais instalações. A perspectiva gerada pela cena, foi parte de uma apresentação gráfica de um hospital.
Animação 3D da sala de cirurgia
Ao lado uma rápida animação trimensional, onde o equipamento de iluminação sobre a mesa de operações é mostrado se movendo, assim como, enquanto que, ao mesmo tempo a sala é mostrada de diferentes angulos como se camêra de filmagem se movesse.
Trata-se de uma animação de curtíssima duração, que mas que ilustra e dá uma boa ideia das potencialidades quanto uso de animações 3d para mostrar equipamentos técnicos e alguns de seus movimentos.
A modelagem 3D e maquete eletrônica deste centro cirúrgico foi feita em função da encomenda da perspectiva ou vista interna do mesma.
Esta encomenda foi feita juntamente com a perspectiva externa do edifício do hospital, assim como com algumas outras perspectivas internas e plantas de apresentação que envolviam o hall de entrada, setor de imagens para exames e uti neo natal.
A animação da sala de cirurgia, mostrada ao lado, não foi encomendada na época, entretanto, posteriormente e por motivação minha, aproveitando a maquete eletrônica mostrada em perspectiva mais abaixo produzí a animação com fins experimentais.
Todos os objetos e equipamentos contidos na cena, assim como a arquitetura da sala, foram modelados em 3d por mim. Esta modelagem 3d e animação de centro cirúrgico no Rio, foi feita no ano de 1997.
Acima a breve animação da sala de cirúgia com movimento de alguns equipamentos, como as partes do foco cirúgico ou conjunto de luminárias que fica sobre a mesa cirúrgica. A câmera também se move e mostra o interior da sala e demais equipamentos vistos de diferentes ângulos. Clique sobre para acionar o vídeo.

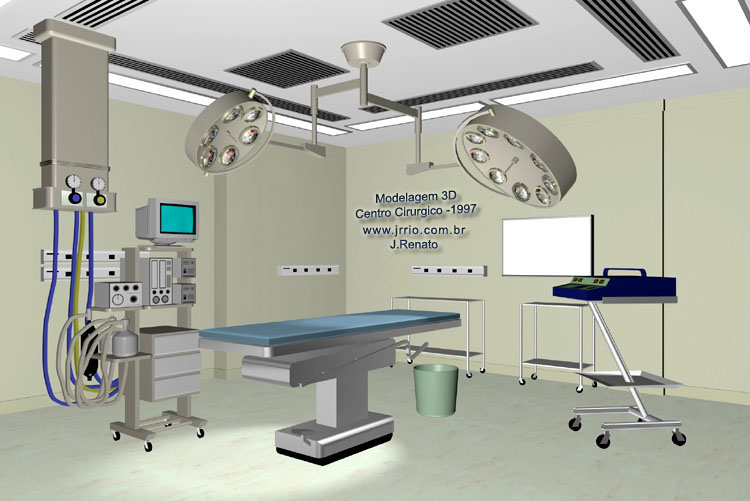

Representação gráfica em perspectiva do centro cirúgico
Esta perspectiva foi produzida juntamente com a maquete eletrônica de um hospital, que na época, em 1997 estava em construção. Click sobre os link acima para ver outras perspectivas relativas ao hospital.
Descrição da cena e objetos construídos em 3D
Na cena pode-se ver a arquitetura da sala representada por paredes em verde e o teto rebaixado em gesso com luminárias e grelhas para entrada e circulação do ar condicionado. Nas paredes estão mostradas reguas afixadas com tomadas para ligação de equipamentos diversos e também um quadro luminoso para visualização de chapas de radiografias e tomografias. O piso foi representado com revestimento emborrachado tipo paviflex.
Quanto aos equipamentos fixos, está representada uma torre de equipamentos e um rack ou estante lateral onde ficam instrumentos e quipamentos para acompanhar sinais vitais do paciente como pressão arterial e batimentos cardiácos, assim como equipamentos para auxílo para respiração, aspiradores e demais equipamentos de auxílio e controle.
Fixado ao teto, está representado o foco cirúrgico, um equipamento de iluminação que proporciona luz branca, e que pode ser girado e ajustado de forma flexível. O equipamento representado tem dois focos móveis, podendo ser ajustados no intuito de propiciar máxima visibilidade ao médico cirurgião.
A mesa cirúrgica, está representada ao centro, abaixo do foco cirúrgico. O equipamento reproduz uma mesa típica, pelo menos à época em que a maquete eletrônica e modelagem 3D foi feita. É estreita, possui alavancas e comandos para que possa ser posicionada em vários angulos ou alturas de elevação. A mesa cirurgica pode conter também acessórios para propiciar amparo para braços e pernas do paciente, caso seja necessário posiciona-lo em diferentes posições. Entretanto estes detalhes não foram representados.
Foram representadas também, estacionados ao fundo, mesas e carrinhos móveis, para serem utilizados como mesa de instrumentos e também como carrinho de medicamentos.
Um pouco atrás da mesa de operação, está representado o cesto de materiais usados, na cor verde, onde o cirurgião descarta tudo que não é mais usado.
A partir desta maquete digital (vulgo maquete eletrônica) do centro cirúrgico, foi obtida esta imagem estática (em perspectiva) para ilustrar um folder para divulgação do hospital, antes que o mesmo já estivesse concluído.
Sobre esta maquete da sala de cirurgia
Esta maquete digital é de 1997 e esta apresentação tendeu para um fotorealismo. Alguns objetos da cena realmente atingiram este nível, entretanto pode-se notar que, alguns objetos possuem uma apresentação e acabamento mais elaborados que outros.
Todos os objetos contidos nas imagens, sem nenhuma excessão, foram inteiramente desenhados por mim, o autor do site.
A iluminação da cena não foi muito elaborada na época para diminuir o tempo de renderização, já que contava com recursos limitados de hardware.
Comentário técnico sobre CAD e render 3D
Para a criação da maquete virtual da sala de cirurgia mostradas nesta página, foi utilizado o software Autocad para a modelagem 3D e o 3d Studio r.4 para a renderização e animação do modelo.
