Hospital | Apresentação do Projeto

Apresentação de projeto de hospital com maquete eletrônica. As imagens obtidas foram utilizadas em um folder de divulgação. Foram produzidas por mim em 1997 para os proprietários de um hospital em construção, no Rio de Janeiro, bairro da Tijuca, com objetivo de obter uma visualização do empreendimento antes de sua conclusão.

As imagens também teriam como primeira destinação a produção de material de marketing para divulgar o empreendimento com antecedência, antes do término da obra. Para tal foi produzido um folder impresso, folder este mostrado no topo desta página. Nenhum tipo de animação ou apresentação multimídia foi feito à época.

O logotipo do hospital e a diagramação do folder original impresso de 1997 foi feito por uma profissional contratada pelos proprietários do hospital.

Aqui neste site, resolvi mostrar as imagens do folder original, porém apresentado de modo dinâmico e interativo, como se estivesse sendo folheado. Para este efeito de animação contida nesta página, contei com a acessoria da Ana, que organizou as animações animações 2D em flash, possibilitando assim o efeito visual de folhear o folder.

Comentário Técnico Sobre a Apresentação

Todas vistas e perspectivas foram geradas a partir de maquetes eletrônicas de interior e exterior. Quanto às plantas humanizadas mostradas apenas no folder, também foram obtidas de modelos 3d.

Para a modelagem 3d foi utilizado o programa Autocad e para a renderização (fase de acabamento e elaboração) foi utilizado 3D Studio r.4 que uma das primeiras versões do 3ds max.

Para o efeito de paginar o folder, foram escaneadas as páginas impressas originais do folder, ou seja, transformadas em arquivos digitais. Atráves de programação e programa de efeitos de animação (flash) para web (ou internet) foi produzido o efeito de folhear.

Projeto e Sua Representação

As maquetes eletrônicas foram feitas de acordo com o projeto executivo, com especificação de materiais de acabamento.

Foram seguidas as especificações de acabamento e revestimentos, tais como tipos e paginação de pisos, pinturas e texturas de paredes, detalhes decorativos e construtivos, assim como mobiliário projetado, luminárias e grelhas de ar condicionado especificadas, paineis de vidro temperado, estrutura tubular da marquise externa, e demais elementos que compõem as cenas projetadas nas imagens aqui mostradas..

Em outras palavras, a representação tanto do interior como do exterior foi trabalhada no sentido de prover uma representação fiel do projeto quanto às suas formas como também quanto aos materiais de acabamento.

O projeto foi fornecido pela contratante do serviço, sendo a autoria do projeto legal e executivo dos profissionais que também foram contratados pelos proprietários do empreendimento.

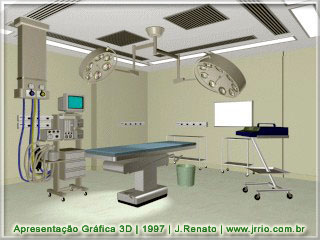

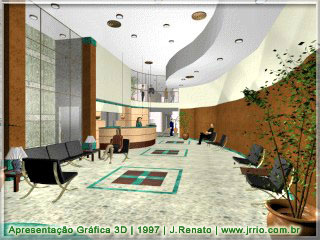

Acima do lado esquerdo, o Lobby ou "hall de entrada e recepção". Esta imagem como as duas imagens da fachada mostradas abaixo estão contidas no folder mostrado acima. A imagem do lado direito é sala de cirurgia gerada a partir da maquete eletrônica do interior da mesma e esta inclusa no folder mostrado no topo da página.

Posteriormente fiz uma curta animação da sala de cirurgia que pode ser vista em outra página deste site.

Perspectiva das Fachadas e Foto Montagem com Construções Vizinhas

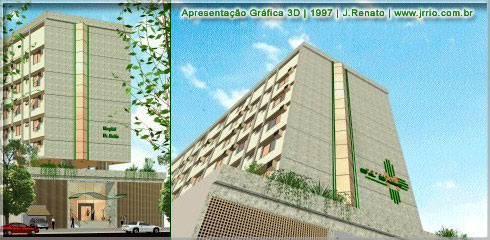

Na imagem abaixo, do lado esquerdo, um efeito de "foto-montagem". A perspectiva da construção foi visualizada com as construções vizinhas existentes no local.

Esta perspectiva da fachada do edifício do hospital com as construções vizinhas do lado não foi usada como material de divulgação, mas serviu para dar uma idéia do edifício acabado e inserido entre as construções vizinhas.

Na imagem acima, vista do lado direito, a fachada frontal e fachada laterais do edifício do hospital.

A maquete eletrônica ajudou os proprietários a escolher e decidir sobre os materiais da fachada do hospital que ainda não se encontravam totalmente definidos.

A fachada foi feita com uma combinação de granito, alumíon bronze e vidro fumê. A marquise de policarbonato verde transparente é sustentada por uma estrutura tubular metal cor verde. Na fachada frontal, duas colunas de metal verde também se erguem até até o topo do edifício.
