Instalações técnicas de loja em vizualização 3d. O projeto das instalações pode ser visto, sendo assim possivel ver como funciona uma pequena loja de shopping com suas funções e instalações.

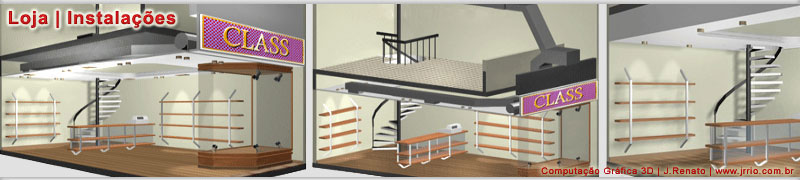

As ilustrações mostram as instalações típicas de uma loja, onde são vistos através de um corte 3d ou corte perspectivado os dutos da instalação de ar condicionado, luminárias, porta de aço de enrolar da loja e sua fixação junto ao letreiro, assim como o teto rebaixado em gesso.

Instalações | Ar Condicionado, luminárias, porta de enrolar, letreiro, teto rebaixado em gesso

Nas duas imagens alternadas vistas mais abaixo nesta página, obtidas da maquete eletrônica, pode-se ver a loja sem uma das paredes laterais, para uma melhor compreensão.

Observe que, numa das imagens pode-se ver as tubulações de de ar condicionado, sobre o teto em gesso rebaixaso, e também um grellha de saída do ar condicionado fixado sob o teto em gesso.

Vê-se também o letreiro da loja, e atrás do letreiro a porta retratil de enrolar, que fica oculta sobre o gesso, mas com uma pequena abertura para a descida da mesma. Esta abertura fica na frente da vitrine.

Em uma imagem vê-se também a laje do piso do segundo pavimento, usado para deposito e administração da loja, com acesso pela escada helicoidal.

Imagens alternadas animadas

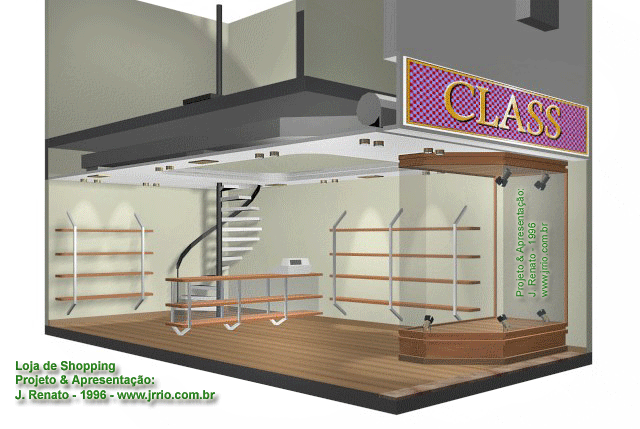

Nas imagens alternadas, a loja é vista sem uma das paredes.

Em uma imagem são vistas as instalações sobre o teto em gesso. Na outra figura alternada, a loja é mostrada sem a vitrine. Dutos de ar condicionado, luminárias, porta retrátil de enrolar, teto rebaixado em gesso e o letreiro são vistos nestas imagens ilustrativas obtidas da maquete eletrônica.

Intalações e loja vista em corte 3d

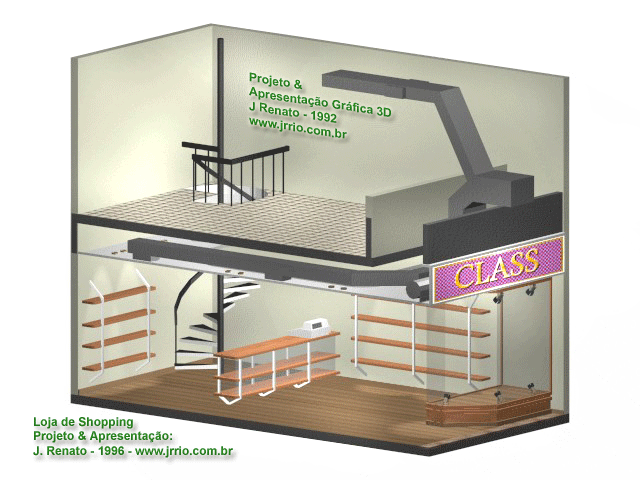

As imagens animadas abaixo, mostram a loja sem um parede lateral e sem o teto do segundo piso, propiciando uma melhor vista de suas instalações.

Representação do Ar Condicionado

Pode-se ver na imagem que a tubulação de ar condicionado da loja pode ser alimentada por sistema de refrigeração e climatização do tipo ar condicionado central. Entretanto, o ar frio também poderia ser propriciado por aparelhos de ar condicionado individuais colocados no exterior da loja, instalados sobre o letreiro e acoplados sobre o duto, tendo o ar puxado puxado por uma ventoinha ou "fan coil", uma solução às vezes usada na época.

Na época em que apresentei a idéia deste projeto, 1996, a instalação de ar condicionado em lojas, de um modo geral, muitas vezes era feita com dutos escondidos sobre o teto rebaixado em gesso, e que assim distribuiam o ar frio através de grelhas de saída instaladas neste mesmo forro de gesso.

Outros sistemas de refrigeração e climatização, tais como ar condicionado split ainda não eram muito usuais na época.

Nas ilustrações, pode-se ver perfeitamente o rebaixo em gesso, com os dutos de ar condicionado ocultos entre o forro em gesso e a laje de concreto, podendo-se ver também as saidas para as grelhas de ar, as luminárias e a porta frontal retrátil de enrolar.

Segundo Piso e Depósito

O segundo piso, é uma espécie de mezanino, tendo uma pequena abertura sem laje, mas com uma mureta. Mas neste ilustração de ideia de projeto de loja, o gesso avança até a frente e este espaço superior foi utilizado somente para instalações.

Nas imagens que se alternam acima, é visto o segundo andar, usado para estoque de artigos e administração. Algumas lojas possuem um pequeno sanitário e banheiro geralmente neste piso superior. Entretanto existem algumas lojas de shopping que tem acesso apenas a banheiros coletivos nas dependências do shopping.

Representação do Letreiro

Geralmente, a parte superior ao letreiro, não é vista por passante que trafegam pelas de lojas dentro de shopping. Esta parte acima do letreiro, normalmente fica oculta sob o teto rebaixado dos corredores que se estendem entre as lojas de shoppings. Hoje em dias, estes corredores são bem mais altos, e as vitrines também.

Quando se trata de lojas de rua, e estas lojas dão face para a rua, a parte superior da virtrine geralmente é inteiramente coberta por letreiros ou painéis, cobrindo também as instalações de ar condicionado.

Observe que na maquete eletrônica foi representado um letreiro adesivo, do tipo colado sobre uma caixa com backlight, ou lampadas de luz fria que iluminam por trás a superfície onde o material adesivo e imprimido em impressora de grande formato chamado plotter é colado.

Apenas a título de ilustração, onde se vê o letreiro adesivo usado na representação, poderia ter sido usado também letreiro do tipo aço inox, ou letreiro de neon, ou de placa de acrílico, ou até mesmo um moderno letreiro em led que gasta menos energia com iluminação. Enfim, são inúmeras as possibilidades de letreiros para lojas, e como se tratava da representação de genérica de loja, neste exemplo foi representado o tipo mencionado anteriormente.

Representação da Instalação da Porta de Enrolar

Outro detalhe técnico representado na ilustação 3d, é porta da loja, que no caso se trata de uma típica porta de aço de enrolar. Observe na ilustração que a porta fica enrolada acima do teto em gesso. Entre a superfícia do forro rebaixado em gesso e o letreiro, existe uma abertura por onde desce a porta.

Neste exemplo ilustrativo, não foi mostrado o motor para porta de enrolar, que deve ser instalado quando se trata de porta automatizada. Em muitas das instalações de portas de enrolar loja, não são utilizadas automatizações, em função do preço da porta que ficaria mais elevado. Como portas de lojas geralmente são abertas de manhã e fechadas à noite, sendo estas operações executadas apenas duas vezes ao dia, nem sempre se torna uma necessidade imperativa a automação. Portanto neste exemplo 3d, não foi representada uma porta de enrolar automatizada.

Geralmente o uso de motor e automatização é mais utilizado em portas onde se faz necessário fechar e abrir muitas fezes durante o dia ou noite como no caso de garagens, e nestes casos geralmente nem se usa porta de enrolar.

Iluminação

Na maquete eletrônica também foram representados os spots de iluminação de teto, instalados no forro rebaixado de gesso, que fica sob a laje de concreto do segundo piso. Na vitrine também foram representados alguns spots de luz, instalados no tanto no piso da vitrine como no teto da mesma. No caso, foram representados spots direcionais, muito utilizados e típicos da primeira metade da década de 1990.
