Iluminação da Fachada

Simulação de projeto de iluminação de fachada de um shopping center.

Maquete digital feita para estudo e apresentação de proposta de reforma. Nesta página são vistas as perspectivas diurnas e noturnas da fachada de um shopping center simulando iluminação, assim como permitindo a visualização dos vários elementos da fachada proposta.

Estudo de iluminação da fachada

Todas as perspectiva para renovação de fachada foram obtidas da maquete eletrônica e assim aproveitei os recursos e fiz uma simulação de iluminação da mesma. A imagem animada mostrada acima, no topo da página, é uma vista em angulo, onde se vê a fachada do shopping em vista diurna e em vista noturna iluminada.

Pode-se ver também nas imagens abaixo, a iluminação da fachada distribuida ao longo de toda a sua extensão, destacando alguns pontos como entrada principal e as duas alas laterais.

No todo, o bom deste trabalho é que foi interessante fazer experimentação e simulação de iluminação. A parte decepcionante é que esta proposta de renovação de fachada não foi adiante.

Vista Diurna

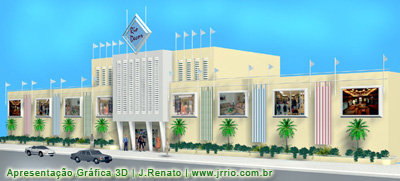

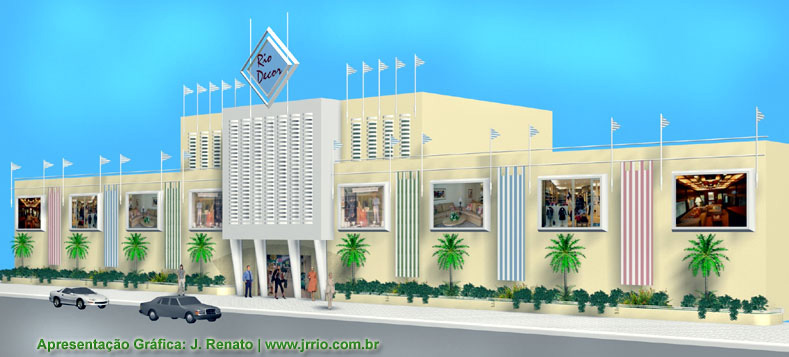

A primeira imagem aabaixo é a vista diurna da fachada do shopping vista em angulo.

Na cenas estão representados os principais elementos da fachada, destacando-se ao centro a entrada principal com pilotis e logotipo em armação metálica no topo.

Aparecem também nas imagens os canteiros frontais e pequenas palmeiras que se estendem ao longo da fachada.

As vitrinas em forma de out-doors vivos são vistas tendo entre elas os banners ou estandartes verticais. Bandeirolas posicionadas acima da altura das platibandas aparecem também na cena juntamente com seus mastros que são fixados nos trilhos de fixação horizantais que se estendem ao longo das alas da fachada.

Fachada iluminada

Fachada Shopping Center

Iluminação Noturna da Fachada

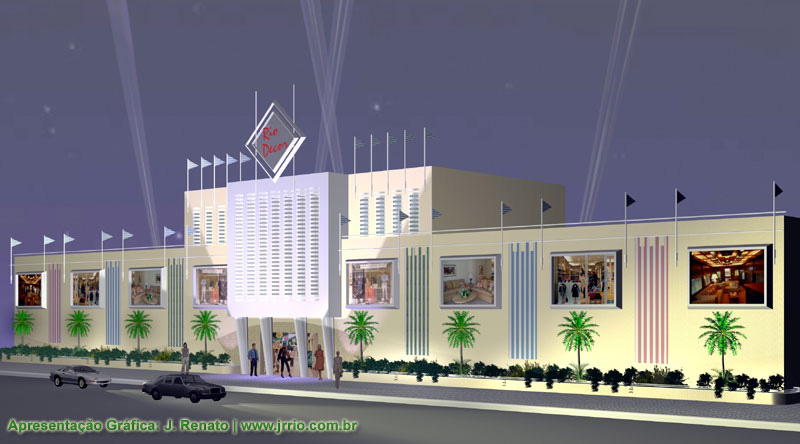

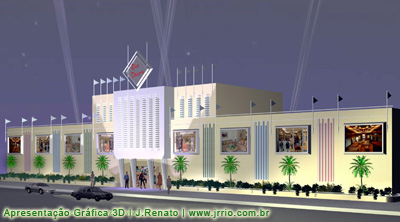

A segunda imagem que se altena também acima é uma vista noturna da fachada do shopping center simulando a iluminação. Observe que simulei também canhões de luz projetando-se contra o céu, como se fosse uma inauguração ou algum evento especial. Esta cena vista em angulo não foi utilizada na apresentação original, e por isto não está muito elaborada. Entretanto resolvi coloca-la aqui porque gosto desta cena.

Vistas Frontais da Fachada Iluminada

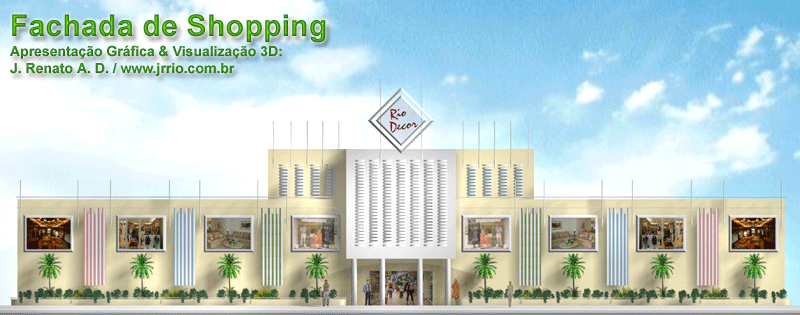

Abaixo a maquete eletrônica aqui em vista frontal, feita para estudo de renovação de fachada de um shopping center, feita no RJ em 2004. Através desta vista, pode-se ver a fachada com sua entrada principal sob pilotis, as vitrines do tipo outdoors vivos, a área em forma de tulipa revestida com pastilhas que redondeia a entrada principal, os canteiros de plantas, assim como os estandartes chamativos e os mastros para as bandeiras ou bandeiloras triangulares distribuidos ao longo da mesma.

Estas imagens diferem das outras mostradas mais acima, pois a fachada aqui é vista de frente. As imagens se alternam automáticamente exibindo a fachada vista de dia e com simulação da fachada iluminada à noite.

Ao centro, atrás dos pilotis foi projetado um painel de pastilhas cerâmicas em forma de tulipa. Inspirado nesta forma, e acompanhando esta mesma forma, simulei cones de iluminação também em forma de tulipa, projetando-se para cima, como que criando uma nova forma com a iluminação. Estes cones aparecem em uma das imagens que se alternam. Estes cones de luz, propiciados por refletores com foco bem aberto, dão uma ideia de onda ao longo da fachada. A intenção foi propiciar através da iluminação à noite, uma diferente sensação de movimento ao ver a mesma fachada.

Outra ideia seria colocar um refletor iluminando em cada ponto que se situa entre os estandartes verticais, pontos estes onde seriam colocadas pequenas palmeiras, iluminadas por estes refletores pontuais.

E uma terceira ideia seria uma iluminação controlada e automatizada, que alternaria, ora acendendo os refletores entre os estandartes verticais, ora acendendo os refletores que formariam a silhueta de uma onda na fachada, onda esta demarcada pelo limite entre áreas mais iluminadas e sombreadas.

Como foi dito mais acima, este estudo de iluminação de fachada, assim como a maquete eletrônica ficaram somente no "papel", ou melhor dizendo, ficaram nas "imagens", já que a proposta apresentada e nem todas a ideias foram levadas adiante. Entretanto serviu para executar um trabalho interessante de computação gráfica, e hoje serve para ilustrar este portifólio com textos e imagens, que espero, sejam interessantes para quem me lê, e para quem visita este website.

Comentário Técnico Sobre Render e Cad3D

Fiz esta apresentação utilizando o programa autocad para modelagem 3d e o antigo 3dStudio r.4 para renderizar, no antigo sistema operacional DOS. Para quem não sabe, o 3dStudio r.4 foi uma das primeiras versões do software 3ds Max.
