Pia de Cozinha com Sifão e Caixa Sifonada | Ligações

Esquema de instalação de pia de cozinha com sifão e caixa sifonada. Contém explicações com descrição das peças e conexões usadas.

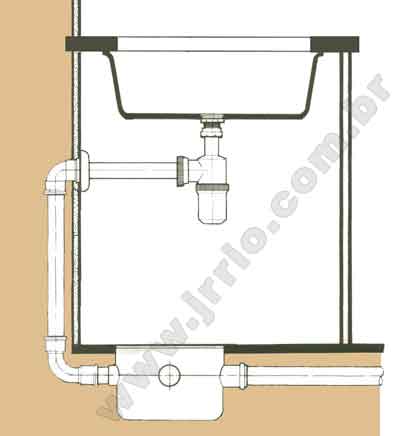

Desenho mostra cuba, sifão e esgoto ligado à caixa sifonada

Aqui no desenho ilustrativo, vemos uma pia ou também banca de mármore ou granito com cuba, instalada com sifão desmontável, cujo esgoto segue para a caixa sifonda como de praxe.

Esta instalação é típica em cozinhas de residências, tendo o sifão não somente o objetivo de evitar mau cheiro, como também função auxiliar ou colateral de evitar entupimento da tubulação.

Deste modo não permite a passagem de objetos de pequeno tamanho que possam cair e serem levados pela água de escoamento da pia.

A caixa sifonada não tem que ficar necessariamente sob a pia, podendo ficar à uma maior distância, mas não deve ficar à uma distância muito longe.

Este é um tipo de ligação é bastante eficiente, ficando a pia duplamente protegida contra mau cheiro como também mais protegida contra entrada insetos pela tubulação.

Ligação do Esgoto da Pia

Observe que, a pia da cozinha, aqui no exemplo ou desenho esquemático, está representada como composta de uma bancada em mármore ou granito com uma cuba afixada abaixo da mesma.

Uma válvula é afixada no furo da cuba para o escoamento da água utilizada na mesma, e um sifão conectado à válvula abaixo da cuba.

Este é um sifão desmontável, de rosca, e com um copo roscável, que pode ser aberto para limpeza e manutenção.

Para a conexão do sifão com a tubulação de esgoto que desce pela parede, existe um joelho de 90º soldável e com rosca ou anel de borracha do lado que receberá o sifão. (no exemplo seria um joelho de 40 mm x 1.1/4").

Conectado ao joelho, um tubo de PVC rígido de 40 mm, de esgoto secundário.

Este tubo que desce verticalmente dentro da parede, se encontra com uma curva curta de 90º, igualmente de 40 mm, que desviará a tubulação para a posição horizontal com ligeira inclinação, até encontrar a caixa sifonada.

A caixa sifonada tem diâmetro de 250 mm com saída de 50 mm, para conexão de tubo rígido de esgoto primário de 50 mm.
