Como Instalar Bomba d´Água

Explicação básica e desenho da instalação de bomba d´agua em poço ou cisterna para levar água para reservatório superior. São mostradas as conexões, explicações sobre vibrações, e fatores que devem ser levados em conta para obter eficiência e econômia.

Instalação de Bomba de Água na Cisterna

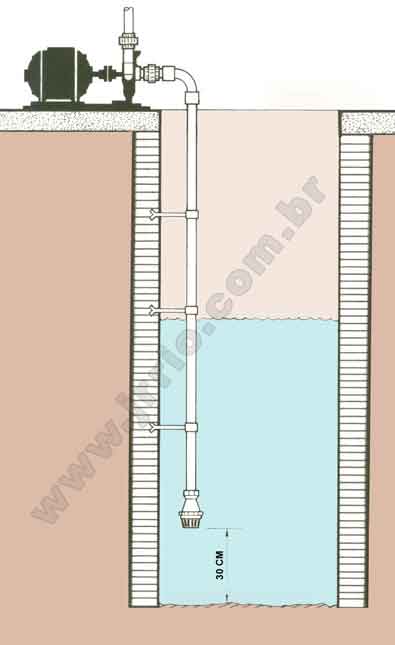

De acordo com o desenho podemos ver a instalação da bomba d´água que deverá puxar água de um reservatório ou cisterna e recalcá-la para um reservatório superior ou caixa d´água de uma residência.

O principal equipamento da instalação em questão é a própria bomba dágua, que deve ter a potência suficiente para puxar a água de determinada altura e "empurra-la" também para a altura necessária.

Como podemos ver nesta instalação é utilizado um tubo roscável branco de 3/4 de polegadas. Utiliza-se tubo roscável por causa da vibração, ou seja, por causa que apresenta mais resistência mecânica.

O tubo deve ser bem afixado através de braçadeiras chumbadas na parede, que o façam ficar à uma distância mínima e correta da parede da cisterna.

Na parte de baixo do cano, que fica sob a água, é colocada uma válvula para poço de 3/4", ficando à uma altura de 30 centímetros do fundo.

O cano vertical que vai ao fundo da cisterna, deve ser ligado através de uma luva com rosca de 3/4" à uma curva longa de 90º com rosca de 3/4" para conecta-lo à bomba através de uma peça chamada união, que deve ser de 3/4".

Uso de União facilita a manutenção

O uso da união, tanto na tubulação de descida como subida é necessário para que seja possível fazer a manutenção da bomba sem maiores problemas.

O uso de curva longa de 90º é importante para que não exista perda de carga, ou seja, para que o trabalho da bomba seja melhor aproveitado. Não se deve usar joelhos para instalações de bomba, pois isto ocasiona em perda de potência e desperdício de energia.

Evitar Vibração e Barulho Excessivo

Deve-se saber também que, a instalação correta de uma bomba evita a transmissão de vibração ao piso ou estrutura de casas e edifícios.

Uma bomba mal instalada, pode fazer mais barulho do que o normal, além de fazer causar uma incômoda vibração à partes de uma edificação na qual está instalada, principalmente se for de alta potência.

Calculo da Potência da Bomba e Dimensionamento da Tubulação

Este esquema está aqui apresentado com fins didáticos para compreensão das instalações típicas de uma bomba de sucção em poço residêncial.

As dimensões aqui apresentadas são para bombas de pequena potência.

Entretanto é importante saber que, para comprar uma bomba, e dimensionar uma tubulação, existem vários fatores à serem considerados, como altura de recalque, comprimento das tubulaçãoes, número de curvas e outros fatores.

Para um dimensionamento preciso, onde exista eficiência e econômia no consumo de energia, é preciso consultar um profissional voltado para esta área que possa orientar-lhe a contento, tanto quanto à potência da bomba à ser adquirida como também das dimensões e conexões que devem ser utilizadas.
