Casa em Corte Arquitetônico 3d
Projeto de casa geminada com 2 andares e mezanino vista em corte arquitetônico 3d
Imagem ou desenhos de casas geminadas duplex ou sobrados com mezanino vistas em corte 3d. Esta imagem, tirada de maquete eletônica, é de 2003, produzidas com Autocad e 3d Studio (atual 3ds max) para apresentação de um projeto e empreendimento, encomendadas por uma construtora do Rio de Janeiro. A planta ilustrativa e as perspectivas da casa estão em outras página.
Sobre a função e utilidade dos cortes 3d
Desenhos e perspectivas com partes removidas são bastante usadas em ilustrações técnicas, para visualizações das partes internas de máquinas, equipamentos, motores, como também para visualização de navios e aviões.
Geralmente dão uma boa compreensão das partes internas e do funcionamento de representações mais complexas.
No que toca à engenharia civil e arquitetura, este tipo de representação é também muito útil para dar uma visão mais compreensivel dos projetos.
Para muitas pessoas sem formação técnica ou acadêmica na área de construção civil, muitas vezes é dificil compreender um projeto de engenharia ou arquitetura partindo apenas de vistas planas, plantas e elevações.
O tipo de auxilio mais comum para visualização e compreensão dos projetos, geralmente é uma perspectiva, sendo a função de uma perspectiva arquitetonica juntar todas os desenhos técnicos que representam um projeto num só, dando uma visão mais real e volumetrica do projeto.
Entretanto, no caso do corte em perspectiva da arquitetura, além de dar esta compreensão, permite visualizar as funções e "funcionamento" interno de uma casa.
Descrição da vista em corte perspectivado 3d

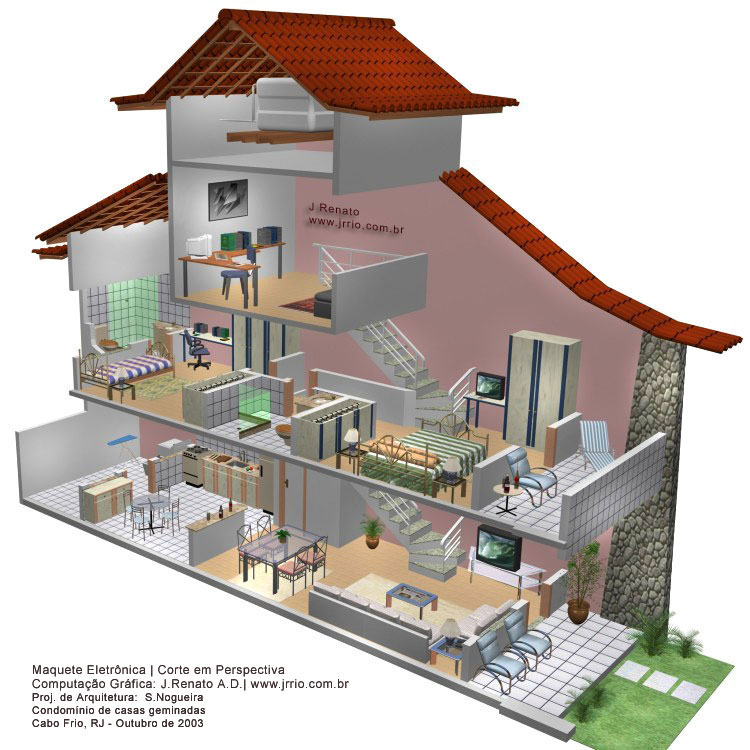

Abaixo, uma vista em corte perspectivado 3d da arquitetura ou vista de uma casa geminada sem as paredes de um dos lados.

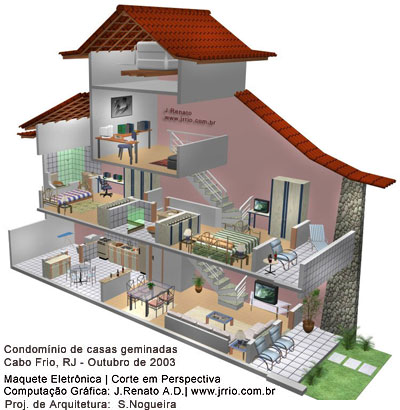

Mais abaixo esta mesma casa é vista de outro angulo e com suas partes e cômodos descritos individualmente.
Esta imagem, como as demais desta página foram obtidas de uma maquete eletrônica, ou seja, uma construção computadorizada 3d que mostra o interior e exterior da casa, com seu mobiliário interno, e materais de acabamento.
Quanto ao revestimentos de piso nas áreas sociais foi representado um piso laminado, e nas áreas de banheiro, cozinha e varanda foi representado um piso cerâmico na cor gelo.
A pintura das parades internas foi representada na cor branca em tom gelo, e a parede principal de divisa na cor salmão, um tom do vermelho.
Observe que no primeiro piso ou primeiro pavimento, da direita para a esquerda pode-se ver o gramado e a varanda, depois a sala de estar combinada com sala de jantar, e mais à esquerda a copa-cozinha americana, seguida da área de serviço. O lavabo fica embaixo da escada da sala.
Continuando a descrição, observe que todos os comodos foram representados com móveis em detalhes, e observando a cozinha e área de serviço, vê-se a bancada em granito da pia representada com metáis sanitários. Os peitoris e patamar ou balcão do bar da cozinha americana que divide o ambiente com a sala também foi representado em granito igual ao da bancada de pia.
Veja esta mesma casa em corte perspectivado lateral.
