Estacionamento

Mostra do projeto de amplo estacionamento com guarita, mostrado com maquete eletrônica e planta ilustrativa, juntamente com o complexo de edificações de um centro comunitário, do qual faz parte.

O modelo 3d do projeto mostra fileiras de vagas em dois níveis, áreas pavimentadas e ajardinadas.

Maquete do estacionamento

Esta apresentação gráfica do estacionamento e edificações mostradas mais abaixo nesta página são partes integrantes da apresentação do centro comunitário, feita em 1999. São imagens tiradas da maquete eletrônica para visualizar a construção e estacionamento de diferentes angulos.

Uma das imagens mostra a maquete vista de cima para baixo produzindo uma imagem de planta de situação ilustrativa e humanizada.

A outra imagem mostra a maquete eletrônica em perspectiva, permitindo uma compreensão tridimensional do projeto e futura consturção, ou melhor dizendo uma melhor visualização em termos de volume construídos e disposições em planta, dando assim a perfeita compreensão do estacionamento, dos portões e vias de acesso de entrada e saída, da guarita, dos jardins e demais edificações.

Vista | Planta de Situação

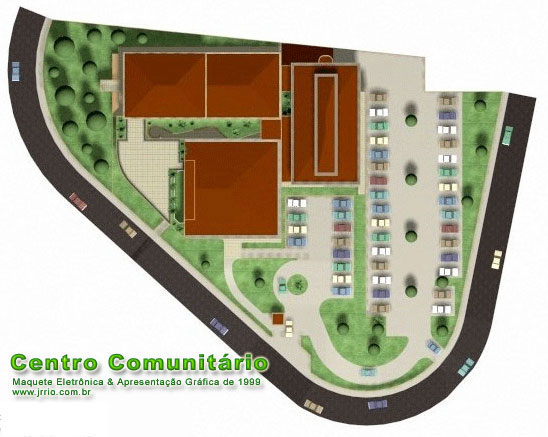

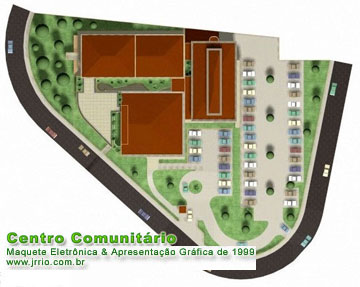

A imagem abaixo, mostra a vista superior da maquete eletrônica, mostrando o estacionamento, as edificações e os jardins.

Esta imagem é na verdade uma planta de situação humanizada, e através da mesma todas as edificações do centro comunitário podem ser vistas.

No canto superior direito da imagem, vemos um bosque de arvóres pertencente ao terreno, bosque este que fica do lado esquerdo do edifício ou bloco de salas de aula. À direita do bloco de aulas, é visto o telhado do teatro e auditório, e um pouco abaixo do bloco de aulas, é visto o terraço sobre a capela e telhado do salão de festas.

O estacionamento é ampla área que fica à frente do teatro e também ao lado mesmo. Na imagem da maquete pode-se ver de cima a guarita, o local dos portões e vias de acesso e carros estacionados. O estacionamento é cercado e também entremeado de faixas de jardins gramados, onde pode-se plantar árvores para sombrear os veículos estacionados.

Acima a maquete eletrônica vista de cima, proporcionando uma planta de situação humanizada.

Perspectiva do Estacionamento, Edificações e Áreas Circundantes

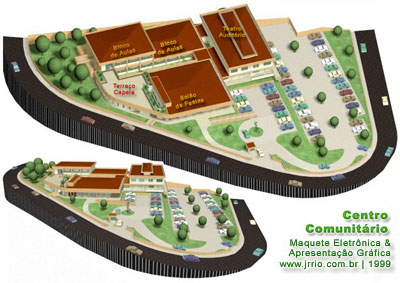

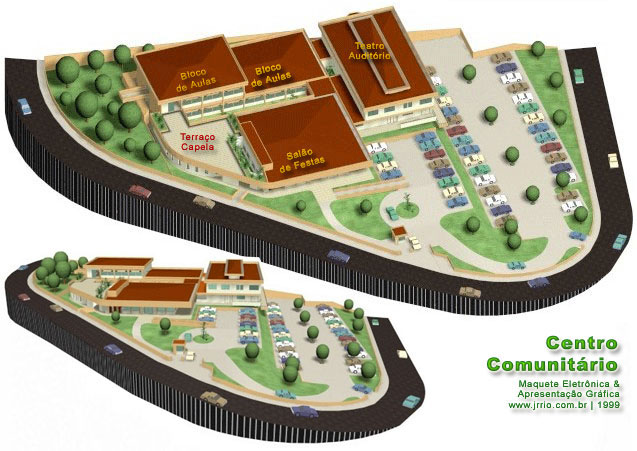

As imagens abaixo, correspondem á maquete eletrônica do centro comunitário, onde o estacionamento e as edificações podem ser vistas de dois diferentes angulos, dando uma melhor compreensão do projeto em termos de visualização espacial.

Estas duas imagens, como também a imagem no topo da página, mostram que o estacionamento tem dois níveis, um mais baixo e outro mais alto.

A parte que fica de frente ao auditório fica no nível do primeiro pavimento de todas as construções e quase no mesmo nível da guarita.

A outra parte do estacionamento, o maior setor do mesmo, fica num nível mais baixo, ligado por uma rampa interna. Na verdade esta diferença de nível, se dá devido ao declive do terreno.

Perspectivas obtidas da maquete eletrônica onde são vistos estacionamento, edificações e áreas circundantes

Guarita

A guarita foi representada na maquete eletrônica seguindo fielmente o projeto e ela pode ser vista tanto na vista da planta de situação ilustrativa como também nas perspectivas.

Foi representada seguindo os métodos construtivos previstos nas demais contruções, ou seja paredes de alvaria até meia altura, pilares em concreto que sustentam a laje de cobertura com platibanda que fecha o telhado, e com vidros blindex nas quatro faces onde existem vãos para o guarda ou vigia,

A representação não chegou a níveis de detalhes como a cancela e sinalizador, mas dava um boa compreensão do projeto e visualização da futura construção.
