Projeto Casa Praia

Apresentação do projeto de casa de praia com maquete eletrônica.

As imagens que voce vê nesta página e outras desta mesma série, referencem-se à uma apresentação 3d de projeto. O modelo 3d foi feito à partir de um projeto de arquitetura fornecido pela contratante do serviço, em Nov./Dez. de 2002. Trata-se de um condomínio de casas de praia construído em Búzios, RJ, pela empresa de construção civil que contratou este serviço.

Sobre a apresentação do projeto da casa

O projeto de arquitetura foi fornecido pela contratante do serviço para confecção da maquete eletrônica que foi feita para obter as perspectiva externas e internas, bem como os cortes perspectivados.

A casa de praia assobradada conta com pavimento térreo, mezanino na sala com cozinha americana e suíte no segundo pavimento.

Como parte integrante desta apresentação feita em computação gráfica, foram feitas também as plantas humanizadas da casa que juntamente com as perspectivas, foram usadas para divulgação do empreendimento e venda de suas unidades.

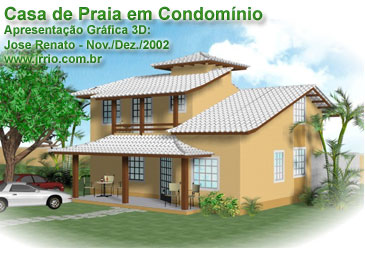

Abaixo, do lado esquerdo, a perspectiva da casa onde o exterior da mesma com o gramado e jardins que a circundeiam são vistos ao nivel dos olhos.

Nas imagens que se alternam do lado direito, a casa é vista em corte 3d, e também em perspectiva do exterior em vista aérea ou "vôo de pássaro", onde aparece as águas do telhado, ou seja, seus diversos planos de escoamento.

Aparece também o "castelo" ou parte superior que abriga a caixa dágua, também coberta por quatro águas de telhado.

Veja as imagens da casa mostradas acima em tamanho maior e com mais descrições na página que se refere às vistas do exterior da casa de praia e também na página sobre o interior da sala e mezanino.

Comentário técnico sobre apresentação com computação gráfica 3d

Como tenho feito em outras páginas destes website, sempre deixo um comentário técnico que pode interessar aos profissionais ou quem esteja fazendo curso de 3d, e tenha curiosidade sobre os métodos de trabalho ou produção de maquete eletrônica para engenharia e arquitetura. Assim, sendo deixo aqui também os breves comentários abaixo.

Este foi um dos trabalhos 3d mais interessantes que fiz e está entre os que mais gosto. Para este trabalho utilizei o programa Autocad para a etapa de modelagem 3d, e para a etapa de acabamento ou renderização utilizei o software 3d_ Studio.4, uma antiga versão do 3ds max que rodava somente no antigo sistema operacional DOS.

Toda a arquitetura da casa e relevo do terreno foi modelada, texturizada e renderizada por mim, assim como alguns móveis como o bar-mesa-estante e vários objetos. Entretanto os carros que aparecem diante da casa, por sob a árvore, assim como alguns móveis comuns são bibliotecas 3d.
