Reforma e Reconstrução de Prédio com Arcadas e Pátio Interno

Maquete eletrônica para vizualização de obras de reformas e reconstrução de prédio com arcadas e pátio interno, na verdade uma edificação em runinas.

As perspectivas com imagens da construção após a reforma são comparadas com fotos da edificação em estado ruínas, dando assim a ideia das modificações propostas.

Visualização 3d da edificação antes e depois da reforma

As imagens animadas e alternadas mostradas nesta página permitem comparar a perspecitva mostrando como ficaria a edificação após a reforma proposta com a foto da edificação na situação anterior.

Este trabalho refere-se à apresentação gráfica 3d de projeto de reforma de uma edificação em Natal, no Rio Grande do Norte, feita em 2003.

Desenvolvi para o arquiteto autor de uma proposta de reforma esta maquete eletrônica, que foi feita para vizualizar como ficaria a construção renovada e reformada sobre uma edificação em ruinas.

Na época, foram apresentadas apenas perspectivas impressas.

Se trata de um anteprojeto de reforma, para criação de um educandário, de propriedade de uma congregação católica de Natal.

Descrição Geral da Edificação e Reforma

No projeto vê-se o pátio interno com estacionamento, jardins, chafariz e pequeno lago, pequena piscina e mesas laterais, e ao fundo a sala de recreação com mesa de jogos.

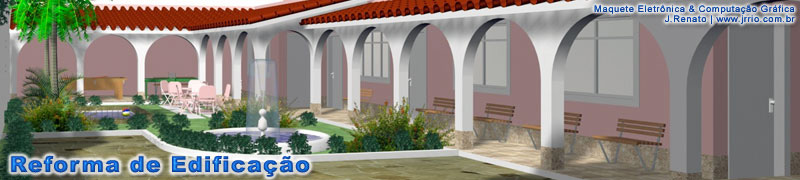

Várias janelas se abrem para os corredores abertos e ventilados com arcadas romanas no primeiro pavimento.

No segundo andar, várias janelas se abrem para o pátio assim como uma varanda.

Nas várias fotos alternadas, pode-se ver comparar a situação da edificação em ruinas e como ficaria após a reforma, vistas de angulos semelhantes.

Imagens Comparadas da Construção Proposta com a Antiga Construção

As imagens mostradas abaixo, mostram como ficaria a edificação reconstruída com as modificações propostas em comparação com a antiga edificação, mostrada em fotos, onde pode-se ver que se encontra em estado de ruinas.

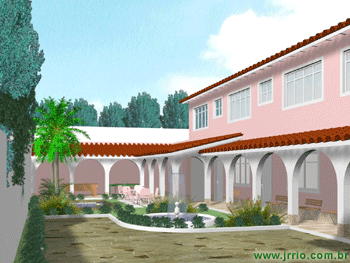

Do lado esquerdo as imagens alternadas mostram a edificação em ruinas e a perspectiva do projeto se executado, permitindo ver como ficaria a edificação reconstruída após a reforma.

São vistos o estacionamento, jardins, chafariz e a construção em dois pavimentos, com arcadas ao longo do pavimento térreo.

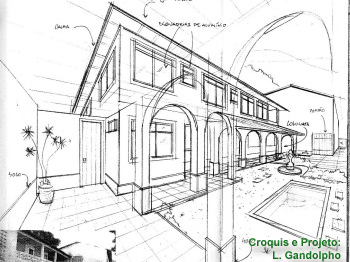

Do lado direito as imagens que também se alternam, ora mostram o croquis do arquiteto dando a idéia do projeto, ou seja, da edificação reconstruída com as modificações propostas, ora mostram a imagem obtida da maquete eletrônica.

Observe que a maquete segue a ideia do croquis, onde são vistos em primeiro plano a sala de jogos, o pátio interno ajardinado com chafariz e piscina e também os corredores com as arcadas que correm ao longo do primeiro pavimento, arcadas estas que se voltam para o pátio.

Na verdade, a imagem obtida do modelo construído com recursos de computação gráfica 3d expressa a idéia da perspectiva, mas dando uma visão com intuito fotorealístico, ou seja, mostrando como ficaria a futura construção com seus materias de acabamentos, pintura e demais elementos que compõe a sua arquitetura e paisagismo.

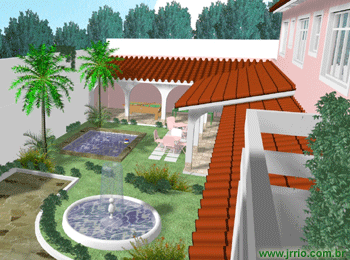

Nas imagens que se alternam, vistas do lado esquerdo, primeiro vemos o pátio da edificação em ruinas, em foto tirada do segundo andar da mesma edificação. Depois vemos a imagem obtida da maquete eletrônica em vista tirada simulando o observador do mesmo ponto de vista, ou de um ponto bem aproximado de onde a foto foi tirada. Ou seja, na imagem obtida da maquete eletrônica, vemos o pátio já refeito com novo paisagismo e também os acréscimos de construções propostos no local. No pátio vemos parte do estacionamento pavimentado, os jardins com um lago e chafariz, uma pequena piscina e ao fundo uma construção anexa que se trata do salão de recreações.

Do lado direito desta imagem, vemos os telhados que correm sobre as arcadas dos corredores externos e também uma parede com janelas do segundo andar. E muito próximo do local onde simuladamente estária o observador, vemos a guarnição e gradis em cor branca de uma pequena varanda do segundo andar.

Nas imagens do lado direito, que também se alternam, também vemos uma comparação entre a foto da edificação em reunias, foto esta tirada do fundo do pátio, ao nível dos olhos de algum que olha-se em sentido oposto da foto descrita no parágrafo anterior e imagens da esquerda mais acima.

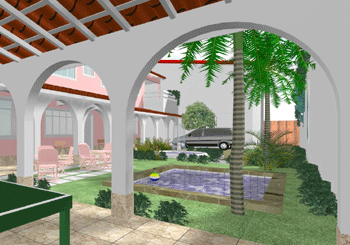

Observe que, tanto na foto da edificação em ruinas, como na imagem simulada em computação gráfica 3d, o observado ou quem "tirou" a foto estão praticamente no mesmo local ou ponto de vista. Na imagem que mostra como ficaria a edificação se reconstruída e reformada, vemos em primeiro plano o salão de jogos sobe o telhado e as arcadas que se abrem para o pátio.

No pátio ajardinado e gramado, vemos uma pequena psicina, algumas cadeiras e mesinhas de terraço ou piscina ao lado, e mais ao fundo parte do estacionamento. Do lado esquerdo do pátio ajardinado, vemos as arcadas refeitas e um pouco modificadas com acréscimos aproveitando parte da antiga construção. Ainda ao fundo do lado esquerdo desta imagem, vemos uma varanda acrescida, varanda esta que aparece na imagem 3d já descrita anteriormente.

Aspectos Técnicos Sobre Computação Gráfica, CAD e Render

Para esta apresentação, no que concerne a fase de modelagem 3D, esta foi feita com Autocad. Uma vez que a faze de modelagem estivesse pronta, veio a fase de renderização ou de dar acabamento com texturas de materais, iluminação e criação de cenas com intuito de dar uma aparência elaborada à construção, como se fosse vista após o término das obras, já com jardins e mobiliário externo. Nesta faze, as malhas 3d e desenhos de linhas construídos no Autocad fora exportado via arquivo .dxf para o software ou programa 3d Studio r.4, que é uma das primeiras versões do muito conhecido 3ds max. Utilzando este processo, todas as perspectivas 3d foram obtidas através da maquete eletrônica.
